Размеры грузовых отсеков самолетов
ЯК-42
Характеристики:
Максимальная коммерческая загрузка: 14,5 т
Передний грузовой отсек:
Размеры (ВхШхД): 1,145х2,44х7,76 м
Объем: 21,68 м3
Площадь пола: 18,9 м2
Загрузочный люк: 1,1×1,35 м
Число контейнеров АК-0,7: 6
Задний грузовой отсек:
Размеры (ВхШхД): 1,145х2,44х2,94 м
Объем: 8,21 м3
Площадь пола: 7,17 м2
Загрузочный люк: 1,1×1,35 м
Число контейнеров АК-0,7: 2
Максимальные габариты груза для АК-0,7: 1,1х0,7х1 м
Допустимое давление на пол: 400 кгс/м2
ИЛ-62
Характеристики:
Максимальная коммерческая загрузка: 5 т
Объем грузового отсека: 48 м3
Размеры грузовых люков:
1,31х1,21 м
1х1,26 м
1,07х1,15 м
0,70х0,78 м
АН-12
Характеристики:
Максимальная коммерческая загрузка 20 т.
Грузовая кабина
Объем: 123,9 м3
Размеры (ВхШхД): 2,4-2,6х13,5х3-3,5 м
Площадь пола: 46 м2
Предельная загрузка: 20 т
Передний грузовой отсек №1
Объем: 11,4 м3
Размеры (ВхШхД): 0,8-0,75х5,9х2,6-1,6 м
Площадь пола: 9,5 м2
Предельная загрузка: 3,4 т
Задний грузовой отсек №2
Объем: 5,3 м3
Размеры (ВхШхД): 0,8-0,37х3,65х2,8-1,4 м
Площадь пола: 5,1 м2
Предельная загрузка: 1,7 т
АН 22
Максимальная загрузка: 18000 кг
Масимальный объем: 90 куб.м
Размер грузового отсека: Д 13,50 м / Ш 3 м / В 2,4 м
Размер грузового люка: Ш 3 м / В 2,40
АН-26
Характеристики:
Максимальная коммерческая загрузка: 5,5 т
Объем грузового отсека: 50 м3
Размер грузового люка: 1,60х2,0 м
Предельные габариты груза (ВхШхД): 1,6х2,2х5 м
АН 74
Максимальная загрузка: 8000 кг
Масимальный объем: 45 куб.м
Размер грузового отсека: Д 10 м / Ш 2,15 м / В 2,10 м
Размер грузового люка: Ш 2,26 м / В 2,15 м
АН-124-100 (Руслан)
Характеристики:
Максимальная коммерческая загрузка: 120 т
Объем грузового отсека: 750 м3
Размер грузового люка: 6,40×4,40
АН 225 (Мрия)
Максимальная загрузка: 200000 кг
Масимальный объем: 1100 куб.м
Размер грузового отсека: Д 43 м / Ш 6,20 м / В 4,20 м
Размер грузового люка: Ш 6,20 м / В 4,10 м
ТУ-134/134А
Характеристики:
Максимальная коммерческая загрузка: 8600 кг
Максимально допустимая загрузка:
Передний багажник: 1920 кг
Задний багажник: 2700 кг
Передний багажник:
Размеры отсека (ВхШхД): 1,87х1,28х1,48/2,49 м
Объем: 3,5/6 м3
Площадь пола: 1,9/3,2 м2
Грузовая дверь: 1,25×0,75 м
Задний багажник:
Размеры отсека (ВхШхД): 1,75х1,75х2,8 м
Объем: 8,5 м3
Площадь пола: 4,8 м2
Люк: 0,9×1,22 м
Максимальная масса моногруза: 200 кг
Допустимое давление на пол : 500/600 кгс/м2

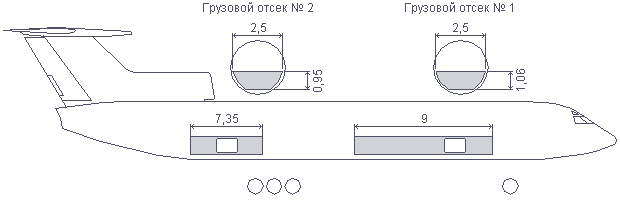

ТУ-154Б
Характеристики:
Максимальная коммерческая загрузка: 18000 кг
Багажно-грузовой отсек № 1:
Предельная загрузка: 6450 кг
Размеры отсека: 9х2,5х1,06 м
Объем: 21,5 м3
Площадь пола: 22 м2
Грузовой люк (ВхШ): 1,2×1,35 м
Багажно-грузовой отсек № 2:
Предельная загрузка: 4950 кг
Размеры отсека: 7,35х2,5х0,95 м
Объем: 16,5 м3
Площадь пола: 18,4 м2
Грузовой люк: 1,2×1,35 м
Негерметичный отсек в хвостовой части № 3:
Размеры отсека: 2,5х2,16х1,07 м
Объем: 5 м3
Площадь пола: 4,7 м2
Допустимое давление на пол: 600 кгс/м2
Airbus A320-200 (A320A)
Характеристики:
Переднее отделение:
Максимальная коммерческая загрузка: 3 места 1,56х1,53х1,16 м
Люк: 1,19х1,82х1,16 м
Заднее отделение:
Максимальная коммерческая загрузка: 4 места 1,56х1,53х1,16 м
Люк: 11,24х1,82х1,19 м
Отделение рассыпного груза:
Максимальная коммерческая загрузка: 5 м3, 1497 кг
Люк: 0,78х0,93х1,16 м
Airbus A321-100 (A321A)
Характеристики:
Переднее отделение:
Максимальная коммерческая загрузка: 5 мест 1,56х1,53х1,16 м
Люк: 1,19х1,82х1,16 м
Заднее отделение:
Максимальная коммерческая загрузка: 5 мест 1,56х1,53х1,16 м
Люк: 1,19х1,82х1,16 м
Отделение рассыпного груза:
Максимальная коммерческая загрузка: 5 м3, 1497 кг
Люк: 0,78х0,93х1,16 м
Boeing 737-300 (В737-300)
Характеристики:
Переднее отделение:
Максимальная коммерческая загрузка: 10,2 м3, 2269 кг
Люк: 0,89х1,22х0,86 м
Заднее отделение:
Максимальная коммерческая загрузка: 15,5 м3, 3462 кг
Люк: 0,84х1,22х0,86 м
Boeing 737
Максимальная загрузка: 16000 кг
Масимальный объем: 105 куб.м
Размер грузового отсека: Д 21 м / Ш 3,10 м / В 2,20 м
Размер грузового люка: Ш 3,40 м / В 2,15 м
Boeing 757
Максимальная загрузка: 39000 кг
Масимальный объем: 185 куб.м
Размер грузового отсека: Д 33,20м / Ш 3,53м / В 2,18м
Размер грузового люка: Ш 3,40 м / В 2,18 м
ИЛ-76
Характеристики:
Максимальная коммерческая загрузка: 48 т
Объем грузового отсека: 180 м3
Размеры грузовых люков: 3,40×3,25 м
Предельные габариты груза (ВхШ): 3,25х3,15 м
Максимальная масса моногруза: 10-20 т
MD 11
Максимальная загрузка: 80000 кг
Масимальный объем: 640 куб.м
Размер грузового отсека: Д 48 м / Ш 3,50 м / В 2,45 м
Размер грузового люка: Ш 3,55 м / В 2,55 м
L 100-30
Максимальная загрузка: 21000 кг
Масимальный объем: 140 куб.м
Размер грузового отсека: Д 17 м / Ш 3,02 м / В 2,74 м
Размер грузового люка: Ш 3,02 м / В 2,74 м
Saab 340
Максимальная загрузка: 3800 кг
Масимальный объем: 35 куб.м
Размер грузового отсека: Д 11,20м / Ш 1,62м / В 1,70м
Размер грузового люка: Ш 1,30 м / В 1,28 м
Fokker 27
Максимальная загрузка: 6000 кг
Масимальный объем: 58 куб.м
Размер грузового отсека: Д 13,36м / Ш 2,10м / В 1,90м
Размер грузового люка: Ш 2,28 м / В 1,75 м
DC 8
Максимальная загрузка: 45000 кг
Масимальный объем: 200 куб.м
Размер грузового отсека: Д 34 м / Ш 3,17м / В 2,03 м
Размер грузового люка: Ш 3,55 м / В 2 м
DC 10
Максимальная загрузка: 65000 кг
Масимальный объем: 450 куб.м
Размер грузового отсека: Д 37,25м / Ш 3,56м / В 2,34м
Размер грузового люка: Ш 3,50 м / В 2,54 м
